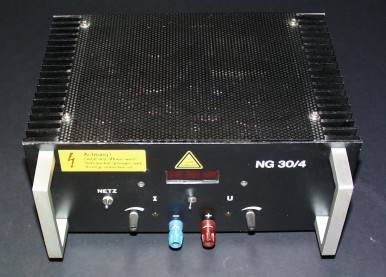

Labornetzteil NG 30/4

Ein einstellbares Netzteil sollte in keinem Hobbykeller fehlen. Dieses ist zwar etwas aufwendig im Schaltungsaufbau, aber dafür auch sehr stabil und natürlich dauerkuzschlussfest.

Die Ausgangsspannung und der Ausgangsstrom lassen sich von 0 bis 30V, bzw 0 bis 4A kontinuierlich einstellen.

Über ein eingebautes Digital-Voltmeter kann man durch Umschalten Ausgangsspannung und -Strom ablesen.

Ob sich das Netzteil im Spannungs- oder Stromreglermodus befindet wird über LED1 (Stromregler) und LED2 (Spannungsregler) signalisiert.

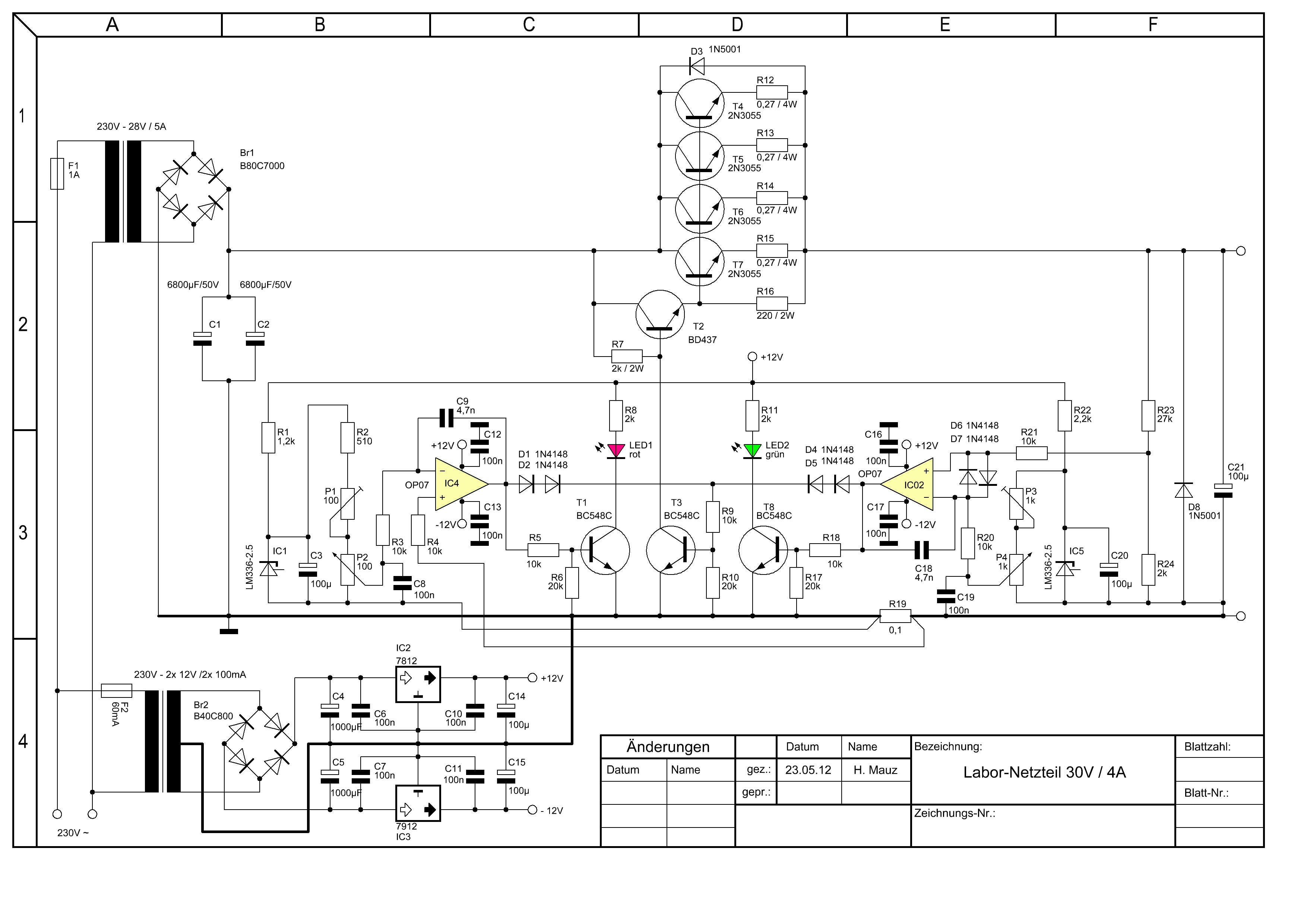

Schaltplan:

Schaltbild NG30/4



Stückliste:



Widerstände: Kondensatoren: Halbleiter: Sonstiges:

R1 = 1,2k / 0,5W

R2 = 510 / 0,5W

R7 = 2k / 2W

R16 = 220 / 2W

R19 = 0,1 / 4W

R22 =  2,2k / 0,5W

R23 = 27k / 0,5W

R12,R13,R14, R15 = 0,27 / 4W

R3,R4,R5,R9, R18,R20,R21 = 10k / 0,5W

R6,R10,R17 = 20k / 0,5W

R8,R11 = 2K / 2W

R24 = 2k / 0,5W



P1 = 100 (Trimmer)

P2 = 100 (Trimmer)

P3 = 1k (10-Gang-Poti)

P4 = 1k (10-Gang-Poti)



C1,C2 = 6800µF/50V

C3,C14,C15,C20, C21 = 100µF/40V

C4,C5 = 1000µF/40V



C6,C7,C8,C10, C11,C12,C13, ...

C16,C17,C19 = 100nF/63V



C9,C18 = 4,7nF/63V

D1,D2,D4,D5,D6, D7 = 1N4148

D3,D8 = 1N5001 o.ä.



T2 =  BD437

T1,T3,T8 = BC548C

T4,T5,T6,T7 = 2N3055



IC2 = 7812

IC3 = 7912



IC02,IC4 = OP07, LM741 o.ä.

IC1,IC5 = LM336-2.5



Br1 = B80C7000

Br2 = B80C800



LED1 = 5mm rot

LED2 = 5mm grün

Tr1 = 26V / 5A

Tr2 = 2x 12V / 300mA

F1 = 1A träge

F2 = 60mA träge





T2 und T04 bis T07 sind auf einem großzügig bemessenen Kühlkörper gemeinsam zu montieren!

IC2 und IC3 benötigen keinen Kühlkörper.

Mit P1 und P3  (Trimmer) lassen sich die maximal Werte für Strom und Spannung justieren.

Mit P4 kann die Ausgangsspannung, 0 .... 30V eingestellt werden.

Mit P2 kann der Strom, 0 .... 4A eingestellt werden.
